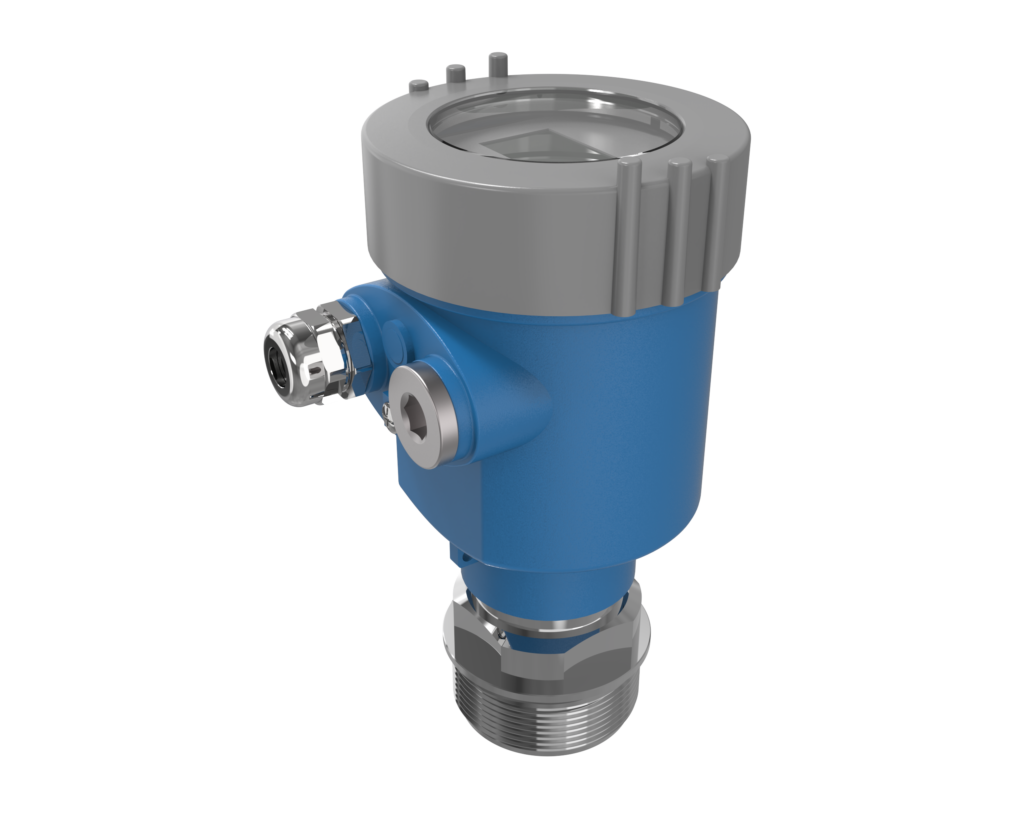

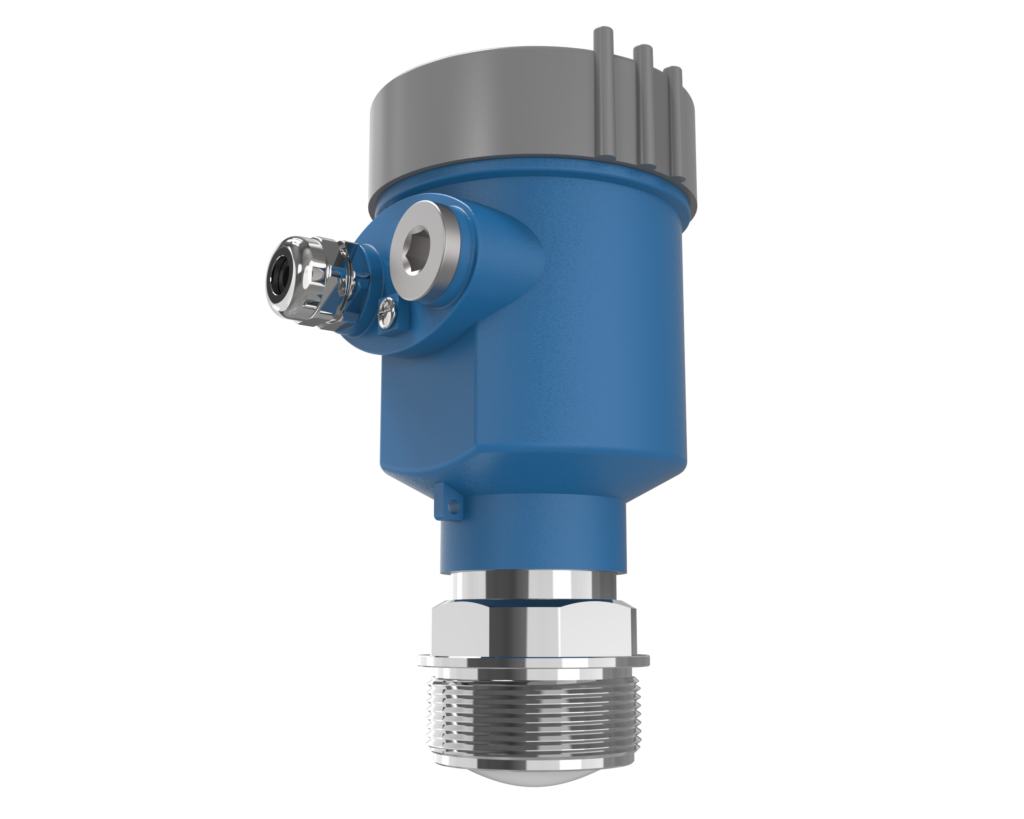

SKE 80 GHz FMCW Radar สำหรับถังผสม (Mixing Tank Configuration)
ออกแบบมาเพื่อการวัดระดับในถังผสมที่มี Agitator โดยเฉพาะ
หลังจากที่เราได้อธิบายถึงความท้าทายของการวัดระดับในถังผสม ไม่ว่าจะเป็นเพลากวน (Agitator Shaft) ฟองอากาศ พื้นผิวที่ปั่นป่วน (Turbulence) หรือพื้นที่ติดตั้งที่จำกัด จะเห็นได้ว่าเครื่องวัดระดับทั่วไปมักให้ค่าที่ไม่เสถียรในสภาวะเหล่านี้
SKE 80 GHz FMCW Radar ถูกออกแบบมาเพื่อรองรับงานลักษณะนี้โดยเฉพาะ ด้วยเทคโนโลยีเรดาร์ความถี่สูง 80 GHz ที่ให้ลำแสงแคบเพียง 3–4° ช่วยหลีกเลี่ยงการสะท้อนจากเพลาและใบพัด พร้อมระบบ False Echo Mapping ที่สามารถเรียนรู้ตำแหน่งของสิ่งกีดขวางภายในถัง และกรองสัญญาณรบกวนออกอย่างมีประสิทธิภาพ
ผลลัพธ์คือการวัดระดับของเหลวที่ต่อเนื่อง แม่นยำ และมีเสถียรภาพ แม้ในขณะที่เครื่องกวนทำงานตลอดเวลา
ออกแบบสำหรับงานที่เครื่องวัดระดับทั่วไปทำงานได้ยาก
SKE 80 GHz Radar เหมาะสำหรับถังผสมที่มีลักษณะดังต่อไปนี้
- ถังผสมสารเคมี (Chemical Mixing Tank)
- Reactor Vessel
- Batch Mixing Tank
- Blender Tank
- Food Processing Tank
- Beverage Mixing Tank
- Pulp & Paper Preparation Tank
- ถังผสมวัตถุดิบในอุตสาหกรรมยาและเครื่องสำอาง
ไม่ว่าจะเป็นของเหลวที่เกิดฟอง มีการหมุนวน หรือมี Agitator ทำงานต่อเนื่อง ระบบสามารถวัดระดับได้โดยไม่ต้องสัมผัสของเหลว และไม่ถูกรบกวนจากการเคลือบของผลิตภัณฑ์
จุดเด่นของ SKE 80 GHz Radar สำหรับถังผสม
ลำแสงแคบเพียง 3–4°
ลำแสงที่แคบช่วยให้สามารถติดตั้งแบบเยื้องศูนย์ (Offset Mounting) เพื่อหลีกเลี่ยงเพลากวนและใบพัด ลดโอกาสเกิด False Echo ได้อย่างมีประสิทธิภาพ
False Echo Mapping สำหรับ Agitator
ระหว่างการ Commissioning ระบบสามารถบันทึกตำแหน่งของเพลา ใบพัด และโครงสร้างภายในถัง จากนั้นกรองสัญญาณสะท้อนเหล่านี้ออกโดยอัตโนมัติ ทำให้เครื่องติดตามเฉพาะระดับของเหลวจริง
ติดตามระดับได้แม้พื้นผิวปั่นป่วน
อัลกอริทึมประมวลผลสัญญาณความเร็วสูงช่วยให้เครื่องสามารถติดตามระดับของเหลวที่มีการเปลี่ยนแปลงอย่างรวดเร็ว ลดอาการค่ากระโดดหรือการหน่วงของสัญญาณ
รองรับงาน Hygienic Process
มีวัสดุเสาอากาศและอุปกรณ์เชื่อมต่อให้เลือกสำหรับงานสุขอนามัย เช่น อุตสาหกรรมอาหาร เครื่องดื่ม และยา รวมถึงรุ่นที่รองรับมาตรฐาน 3-A และ EHEDG (ตามรุ่น)
ติดตั้งง่าย
รองรับการติดตั้งผ่าน Nozzle ขนาด DN40 หรือ DN50 ทั้งแบบเกลียวและหน้าแปลน จึงสามารถเปลี่ยนแทนเครื่องเดิมได้ในหลายระบบโดยไม่ต้องดัดแปลงถัง
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| เทคโนโลยี | 80 GHz FMCW Radar |
| มุมลำแสง | 3–4° |
| ระยะวัด | สูงสุด 15–20 เมตร |
| ความแม่นยำ | ±3 mm (Typical) |
| Process Connection | DN40 / DN50 Thread หรือ Flange |
| การประมวลผลสัญญาณ | Multi Echo + False Echo Mapping |
| วัสดุเสาอากาศ | Stainless Steel / PTFE |
| สัญญาณเอาต์พุต | 4–20 mA / HART |
| รุ่นสำหรับงาน Hygienic | รองรับ 3-A และ EHEDG (Option) |
เหตุผลที่โรงงานเลือก SKE สำหรับถังผสม
✔ ลดปัญหาการอ่านค่าจากเพลากวนและใบพัด
✔ วัดระดับได้แม้มีฟองอากาศและพื้นผิวปั่นป่วน
✔ ไม่ต้องสัมผัสของเหลว ลดปัญหาการเกาะของผลิตภัณฑ์
✔ ติดตั้งได้กับ Nozzle เดิมของโรงงาน
✔ รองรับระบบควบคุมผ่าน 4–20 mA และ HART
✔ เหมาะสำหรับกระบวนการแบบ Batch และ Continuous Process
เหมาะสำหรับอุตสาหกรรม
- อุตสาหกรรมเคมี
- อุตสาหกรรมอาหารและเครื่องดื่ม
- โรงงานผลิตเยื่อและกระดาษ
- โรงงานผลิตสีและสารเคลือบ
- เครื่องสำอาง
- ยาและเวชภัณฑ์
- Water & Wastewater
- Specialty Chemicals
TASATEC พร้อมช่วยเลือกเรดาร์ที่เหมาะกับถังของคุณ
การเลือกเครื่องวัดระดับสำหรับถังผสมไม่ใช่เพียงการเลือกช่วงการวัด แต่ต้องคำนึงถึงตำแหน่งติดตั้ง ขนาดถัง รูปแบบ Agitator ชนิดของผลิตภัณฑ์ และสภาพการทำงานจริง
ทีมวิศวกรของ TASATEC พร้อมให้คำปรึกษา ตั้งแต่การวิเคราะห์หน้างาน การเลือกตำแหน่งติดตั้ง การตั้งค่า False Echo Mapping ระหว่าง Commissioning ไปจนถึงบริการติดตั้งและสอบเทียบ เพื่อให้ระบบวัดระดับทำงานได้อย่างมีประสิทธิภาพตั้งแต่วันแรก
มีแบบถัง (Tank Drawing) หรือ P&ID อยู่แล้ว?
ส่งข้อมูลมาให้เรา พร้อมรายละเอียดของ Agitator, ขนาดถัง และชนิดของของเหลว ทีมงานจะช่วยเลือกและ Configure SKE 80 GHz Radar ให้เหมาะกับกระบวนการของคุณ พร้อมเสนอแนวทางการติดตั้งที่ลด False Echo และให้ความแม่นยำสูงสุด
